UBDK – Unterflur‑Bodendose
UBDK – Unterflur‑Bodendose für maximale Anpassungsfähigkeit
Die Unterflur‑Bodendosen UBDK bieten eine innovative und flexible Lösung für die Elektroinstallation in Wohn‑, Büro‑ und Gewerbebauten mit modernen Bodenaufbauten. Sie wurden speziell für schwimmende Unterlagsböden entwickelt und ermöglichen dank höhenverstellbarem Tragrahmen eine präzise Anpassung an den fertigen Bodenaufbau. Die UBDK‑Serie steht für hohe Qualität, montagefreundliche Systeme und vielseitige Einsatzmöglichkeiten und ergänzt die bewährte UBD‑Serie um maximale Flexibilität bei Planung und Ausführung.
Produktbeschreibung und Vorteile

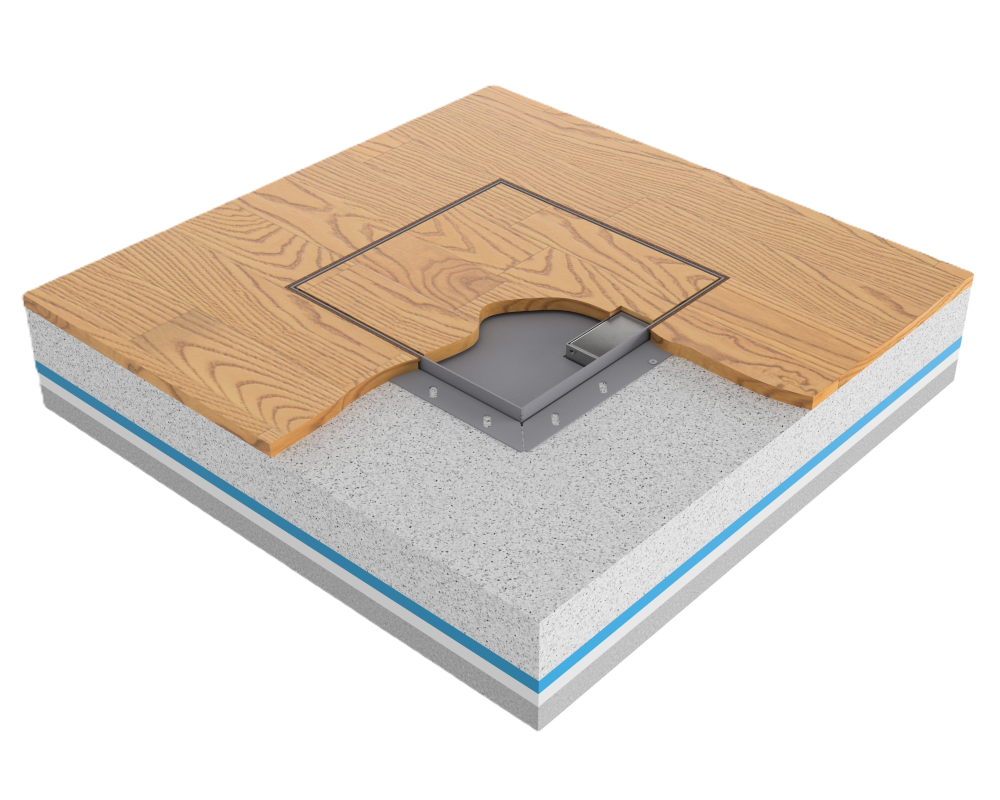

Die Besonderheit der UBDK‑Serie liegt in ihrem höhenverstellbaren Tragrahmen, der eine präzise Höhenanpassung auch nachträglich ermöglicht. Die UBDK eignet sich ideal für schwimmende Unterlagsböden und Bodenaufbauten mit Bautoleranzen. Der grosszügig Verdrahtungsraum bietet ausreichend Platz für elektrische Anschlüsse sowie zusätzliche Reserven und erleichtert sowohl die Installation als auch spätere Wartungsarbeiten erheblich.
Die UBDK‑Bodendosen sind in den bekannten Grössen UBDK 100, 130, 160, 210, 260 und 320 erhältlich und decken damit ein breites Anwendungsspektrum ab. Mit der durchdachten Konstruktion vereint die UBDK‑Serie Flexibilität, Qualität und Montagefreundlichkeit und ergänzt die bewährte UBD‑Serie als zukunftssichere Lösung für moderne Elektroinstallationen.
Unsere Unterflur‑Bodendosen sind für den Einsatz in trocken oder feucht gepflegten Fussböden konzipiert und erfüllen die Schutzart IP20 gemäss IEC 60529. Gefertigt aus hochwertigem Chromstahl, überzeugen die Bodendosen durch eine langlebige, robuste Konstruktion sowie eine hochwertige, dezente Optik. Das Material gewährleistet eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen und sorgt für eine lange Lebensdauer im täglichen Einsatz.
Technische Merkmale und Varianten
- Minimale Einbautiefe:
UBDK 100: ab 86mm
UBDK 130 – 320: ab 73mm (bei Vertiefung im Deckel mit 15mm, bei 5 mm Vertiefung reduziert sich die Einbautiefe um 10mm) - Vertiefung im Deckel: 5, 15 und 30mm (20 und 25mm sowie Deckel mit geschliffenem Chromstahl auf Anfrage)
- Steckdoseneinsätze in horizontaler und vertikaler Ausführung erhältlich, ausser UBDK 100
Montage und Anwendung
Die UBDK-Unterflur-Bodendosen eignen sich ideal für den Einsatz in Wohnbauten, Büros, Verwaltungsgebäuden, Ausstellungsräumen sowie im Gewerbebereich. Sie bieten eine praktische und zugleich dezente Lösung für die Elektroinstallation überall dort, wo Anschlüsse flexibel und unauffällig im Boden integriert werden müssen. Besonders in Bereichen ohne wandgebundene Installationsmöglichkeiten ermöglichen die UBDK-Bodendosen den sicheren und geordneten Anschluss von freistehenden Möbeln, Arbeitsplätzen oder Präsentationsflächen. Durch die strukturierte Kabelführung wird Kabelgewirr vermieden, was die Sicherheit erhöht und Stolperfallen im Raum reduziert.

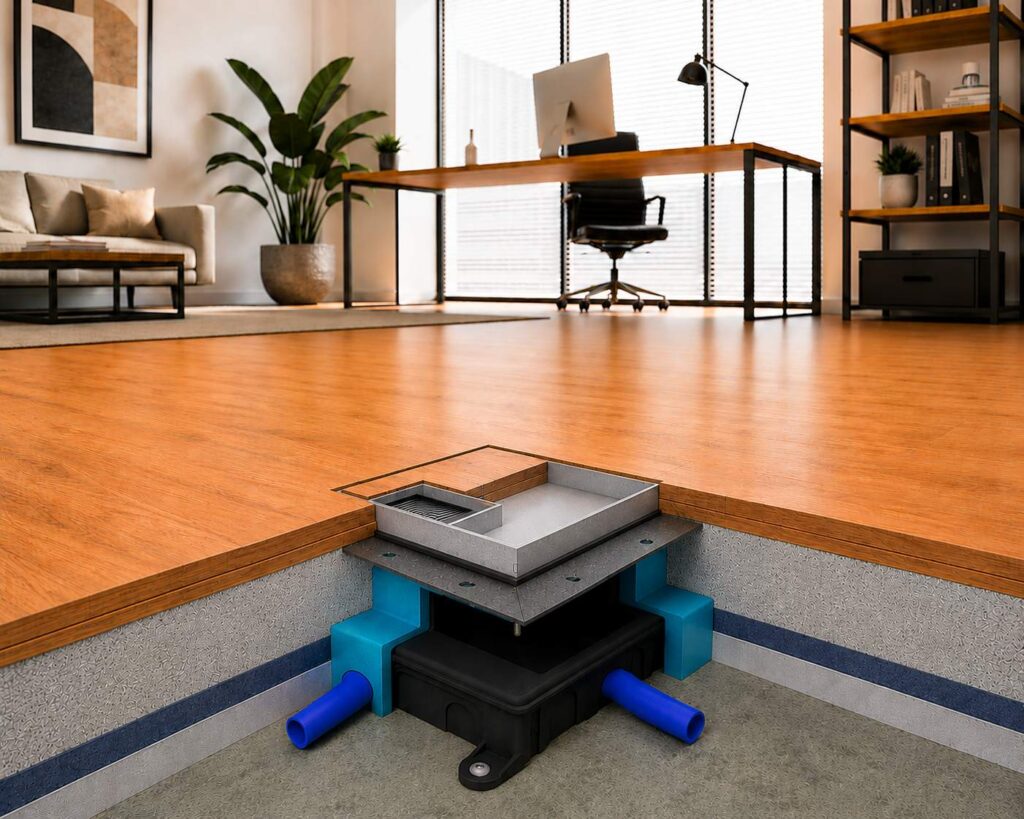

- Der Tragrahmen wird bei schwimmenden Böden direkt auf dem Unterlagsboden befestigt.
- Über vier Nivellierschrauben kann die Höhe des Rahmens exakt eingestellt werden.
- Die Montage erfolgt vor dem Verlegen des Bodenbelags; der Unterlagsboden muss ausgehärtet sein und der Empfehlung SIA V 241/1 entsprechen.
- Stellstreifen und Einbau-Box werden bündig zum Unterlagsboden abgeschnitten; der Sagex-Klotz wird entfernt.
- Die Feinpositionierung kann der Bodenleger übernehmen.
- Bei Hart- und mineralischen Belägen ist der Belag bis an den Rahmen heranzuführen; eine Dehnungsfuge ist zu berücksichtigen.
Spezielle Ausführungen und Zubehör
Unser Sortiment lässt kaum Wünsche offen und falls doch, sind wir gerne für Sie da!
Wir fertigen auf Anfrage individuelle Sonderlösungen, die exakt auf Ihre Anforderungen zugeschnitten sind. Ob Bodendosen aus Messing, spezielle Grössen, besondere Formen oder exklusive Materialien: Wir setzen Ihre Vorstellungen professionell um. Auch bei der Auswahl von Zubehör und Ausstattungsvarianten beraten wir Sie kompetent – von besonderen Oberflächenveredelungen bis hin zu massgeschneiderten Einbaulösungen.
Sie benötigen eine Ausführung, die Sie nicht in unserem Standardsortiment finden? Kein Problem! Kontaktieren Sie uns einfach mit Ihren Wünschen – unser erfahrenes Team entwickelt gemeinsam mit Ihnen die optimale Lösung für Ihr Projekt.
Die entscheidenden Vorteile für Ihr Projekt
| 1. Hohe Qualität und Robustheit: | Die Unterflur‑Bodendosen der UBDK‑Serie bestehen aus hochwertigem Chromstahl und zeichnen sich durch eine langlebige, stabile Konstruktion aus. Das Material bietet eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen und sorgt für eine dauerhafte, hochwertige Optik auch bei intensiver Nutzung. |
| 2. Vielseitige Einsatzmöglichkeiten: | Die UBDK‑Bodendosen sind speziell für schwimmende Unterlagsböden und moderne Estrichaufbauten konzipiert und ideal für Neubauten sowie Renovationen mit sensiblen Bodenstrukturen. Die Bodendosen eignen sich für Wohnbauten, Büros, Verwaltungsgebäude, Ausstellungsräume und weitere gewerbliche Anwendungen. Sie bieten eine flexible Lösung überall dort, wo Strom‑ und Datenanschlüsse dezent im Boden integriert werden sollen. |
| 3. Einfache Montage: | Die Montage der UBDK‑Bodendosen ist effizient und montagefreundlich. Durch das durchdachte System lassen sich die Dosen schnell installieren und exakt ausrichten, wodurch Zeit auf der Baustelle eingespart wird und Nacharbeiten minimiert werden. |
| 4. Höhenverstellbarer Tragrahmen: | Ein zentrales Merkmal der UBDK‑Serie ist der höhenverstellbare Tragrahmen, der eine exakte Höhennivellierung auch nach dem Einbringen des Fertigboden ermöglicht. |
| 5. Grosszügiger Verdrahtungsraum: | Ein herausragendes Merkmal der UBD-Bodendosen ist der grosszügige Verdrahtungsraum, der ausreichend Platz für elektrische Anschlüsse bietet und zusätzliche Reservemöglichkeiten schafft. Dies erleichtert die Installation und Wartung der Elektroanschlüsse erheblich. |
| 6. Variantenvielfalt: | Steckdoseneinsätze in horizontaler und vertikaler Ausführung erhältlich, ausser UBDK 100. Steckdoseneinsatz jederzeit drehbar. |
| 7. Deckeloptionen für verschiedene Bodenbeläge: | Die UBDK‑Bodendosen sind mit Deckeln für Bodenbelagsstärken von 5, 15 und 30mm erhältlich (20 und 25mm auf Anfrage). Dadurch lassen sie sich optisch und funktional perfekt an unterschiedliche Bodenbeläge und Raumkonzepte anpassen. |
| 8. Vielseitige Einbauoptionen: | Die UBDK-Bodendosen bieten vielseitige Einbauoptionen mit FLF-Plätzen, die bestückt werden können. Der integrierte Bürsten- oder Schnurauslass gewährleistet eine optimale Kabelführung und trägt zur Funktionalität bei. Diese Flexibilität ermöglicht eine nahtlose Integration in unterschiedliche Bodenbeläge und Raumkonzepte. |
| 9. Schutzart IP20: | Die Bodendosen bieten Schutzart IP20 gemäss IEC 60529, was zusätzlichen Schutz und Zuverlässigkeit unter verschiedensten Einsatzbedingungen gewährleistet. Dies macht sie geeignet für den Einsatz in trockenen oder feucht gepflegten Fussböden. |
| 10. Ästhetische Integration: | Die Möglichkeit, den Deckel der Bodendosen mit dem umgebenden Bodenbelag zu bekleiden, ermöglicht eine vollständige optische Integration in jede Raumgestaltung. Dies sorgt für ein harmonisches Erscheinungsbild und eine nahezu unsichtbare Installation. |
| 11. Kompatibilität mit Unterflur-Kanälen: | Die Möglichkeit der Kombination der UBD 260 und 320 mit Unterflur-Kanälen und anderen Installationssystemen ermöglicht eine effiziente und geordnete Verkabelung grosser Flächen in Büros, Verwaltungsgebäuden und Ausstellungsräumen. |
Fazit
Die UBDK‑Unterflur‑Bodendosen stehen für eine zeitgemässe, flexible und praxisorientierte Lösung für moderne Elektroinstallationen im Boden. Durch den höhenverstellbaren Tragrahmen eignen sie sich besonders für schwimmende Unterlagsböden und Bauprojekte mit erhöhten Anforderungen an Anpassbarkeit und Präzision. Hochwertige Materialien wie Chromstahl, der grosszügige Verdrahtungsraum sowie die Möglichkeit zur exakten Höhennivellierung sorgen für eine langlebige, sichere und montagefreundliche Installation. Mit ihrer breiten Grössenauswahl und den vielseitigen Einsatzmöglichkeiten bieten die UBDK‑Bodendosen Planern und Installateuren eine zukunftssichere Systemlösung, die Funktionalität, Qualität und optische Integration optimal vereint.
