UBD 324 204

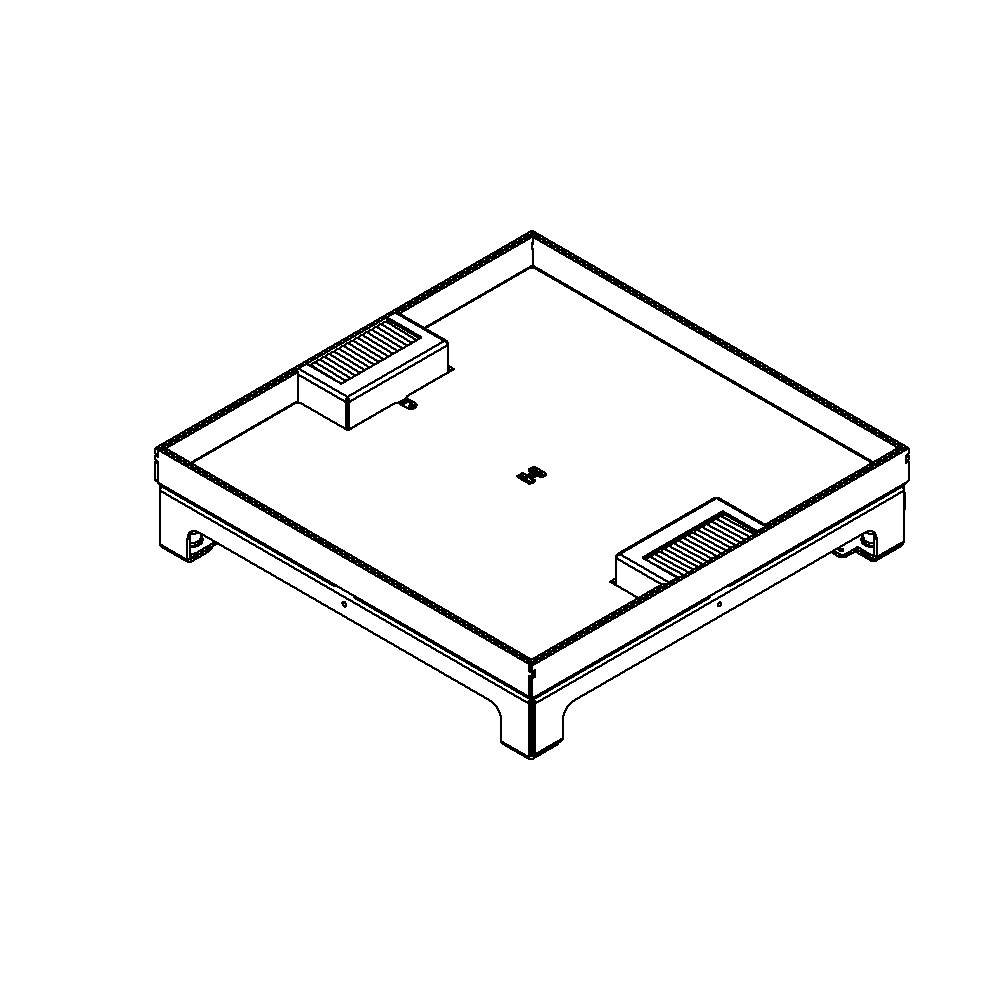

Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 2 Bürstenauslässen
Download
UBD 324 204, 5522-06-051-1200.pdf
Mindestbodenaufbauhöhe von Roh- bis Fertigboden:
- (2x4 FLF horizontal): 77mm
- (2x7 FLF vertikal): 99mm
- (45x45-Ausschnitt): 89mm

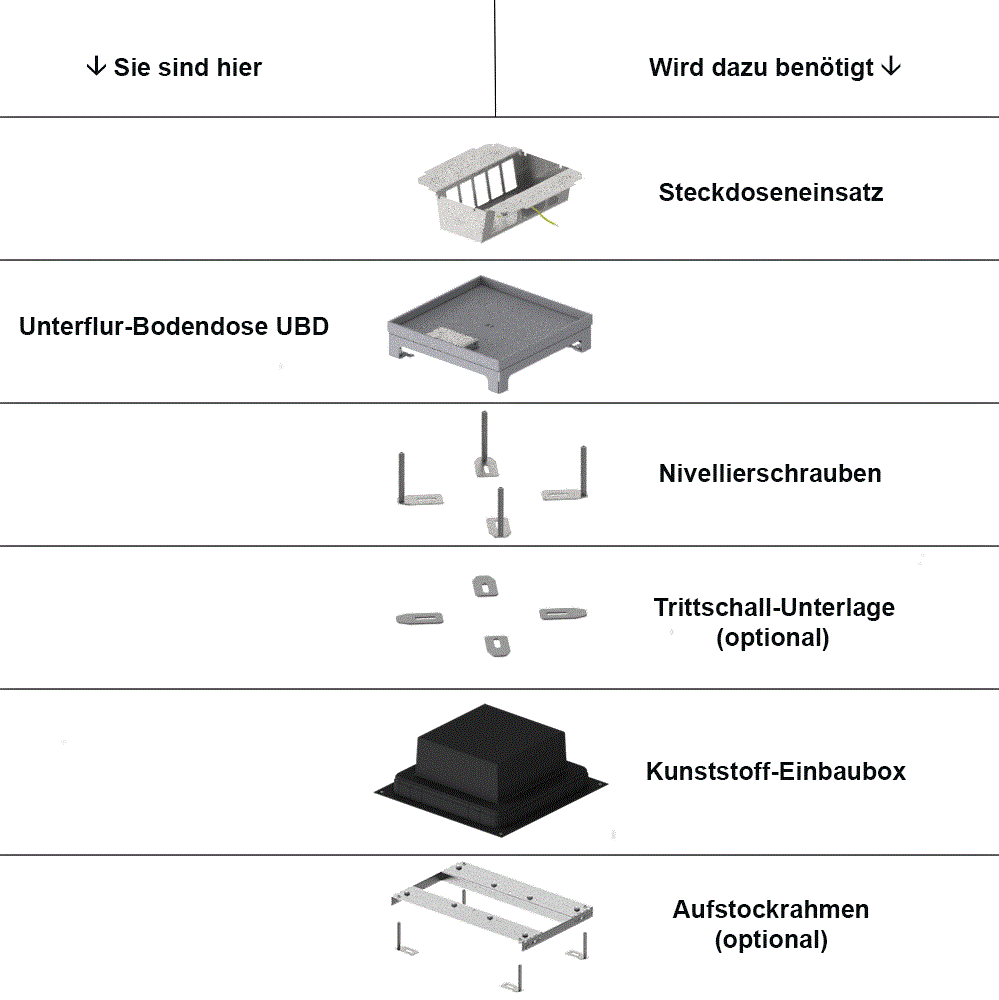

Vorgeschlagenes Zubehör
![[UBD 001 001] Trittschall-Unterlage, 3mm](/web/image/product.product/1344/image_128/%5BUBD%20001%20001%5D%20Trittschall-Unterlage%2C%203mm?unique=ec4bea9)
![[UBD 002 045] Nivellierschrauben M10, Länge 45mm](/web/image/product.product/5340/image_128/%5BUBD%20002%20045%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%2045mm?unique=5bce9b5)
![[UBD 002 070] Nivellierschrauben M10, Länge 70mm](/web/image/product.product/5262/image_128/%5BUBD%20002%20070%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%2070mm?unique=f1afcc5)
![[UBD 002 095] Nivellierschrauben M10, Länge 95mm](/web/image/product.product/5331/image_128/%5BUBD%20002%20095%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%2095mm?unique=4737466)
![[UBD 002 120] Nivellierschrauben M10, Länge 120mm](/web/image/product.product/5218/image_128/%5BUBD%20002%20120%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%20120mm?unique=4b01c79)
![[UBD 002 145] Nivellierschrauben M10, Länge 145mm](/web/image/product.product/5223/image_128/%5BUBD%20002%20145%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%20145mm?unique=2812ad5)
![[UBD 002 170] Nivellierschrauben M10, Länge 170mm](/web/image/product.product/5228/image_128/%5BUBD%20002%20170%5D%20Nivellierschrauben%20M10%2C%20L%C3%A4nge%20170mm?unique=bae5cef)
![[UBD 260 320] Aufstock-Rahmen aus SVZ inkl. 95mm Nivellierschrauben zu UBD 260 und 320](/web/image/product.product/6933/image_128/%5BUBD%20260%20320%5D%20Aufstock-Rahmen%20aus%20SVZ%20inkl.%2095mm%20Nivellierschrauben%20zu%20UBD%20260%20und%20320?unique=961dbe0)
![[UBD 260 321] Aufstock-Rahmen aus SVZ inkl. 170mm Nivellierschrauben zu UBD 260 und 320](/web/image/product.product/7131/image_128/%5BUBD%20260%20321%5D%20Aufstock-Rahmen%20aus%20SVZ%20inkl.%20170mm%20Nivellierschrauben%20zu%20UBD%20260%20und%20320?unique=6c18ff6)
![[UBD 320 325] Steckdoseneinsatz horizontal für 2x4 FLF, leer](/web/image/product.product/3493/image_128/%5BUBD%20320%20325%5D%20Steckdoseneinsatz%20horizontal%20f%C3%BCr%202x4%20FLF%2C%20leer?unique=bc4b89b)
![[UBD 320 326] Steckdoseneinsatz vertikal für 2x7 FLF, leer](/web/image/product.product/3495/image_128/%5BUBD%20320%20326%5D%20Steckdoseneinsatz%20vertikal%20f%C3%BCr%202x7%20FLF%2C%20leer?unique=6cf4bc1)
![[UBD 320 356] Kunststoff-Einbaubox, schwarz, inkl. Styroporklotz im Inneren, oben: 330x330mm, unten: 508x508mm, H: 150mm](/web/image/product.product/1637/image_128/%5BUBD%20320%20356%5D%20Kunststoff-Einbaubox%2C%20schwarz%2C%20inkl.%20Styroporklotz%20im%20Inneren%2C%20oben:%20330x330mm%2C%20unten:%20508x508mm%2C%20H:%20150mm?unique=9f393f8)
![[UBD 320 357] Kunststoff-Einbaubox, schwarz, inkl. Styroporklotz im Inneren, oben: 330x330mm, unten: 508x508mm, H: 192mm](/web/image/product.product/1743/image_128/%5BUBD%20320%20357%5D%20Kunststoff-Einbaubox%2C%20schwarz%2C%20inkl.%20Styroporklotz%20im%20Inneren%2C%20oben:%20330x330mm%2C%20unten:%20508x508mm%2C%20H:%20192mm?unique=6c9d88b)
![[UBD 321 326] Steckdoseneinsatz horizontal für 2x4 FLF inkl. 4x 1xT13, weiss](/web/image/product.product/4395/image_128/%5BUBD%20321%20326%5D%20Steckdoseneinsatz%20horizontal%20f%C3%BCr%202x4%20FLF%20inkl.%204x%201xT13%2C%20weiss?unique=94f9e0c)
![[UBD 321 332] Steckdoseneinsatz vertikal für 2x7 FLF inkl. 1x 3xT13, weiss](/web/image/product.product/4555/image_128/%5BUBD%20321%20332%5D%20Steckdoseneinsatz%20vertikal%20f%C3%BCr%202x7%20FLF%20inkl.%201x%203xT13%2C%20weiss?unique=f3c43f8)
![[UBD 321 334] Steckdoseneinsatz vertikal für 2x7 FLF inkl. 2x 3xT13, weiss](/web/image/product.product/4426/image_128/%5BUBD%20321%20334%5D%20Steckdoseneinsatz%20vertikal%20f%C3%BCr%202x7%20FLF%20inkl.%202x%203xT13%2C%20weiss?unique=be6c064)
![[UBD 321 339] Steckdoseneinsatz mit 2x 6x 45x45-Ausschnitten, leer](/web/image/product.product/4461/image_128/%5BUBD%20321%20339%5D%20Steckdoseneinsatz%20mit%202x%206x%2045x45-Ausschnitten%2C%20leer?unique=e783e00)
Alternative Produkte
Vergleichen
![[UBD 320 311] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. belegtem Deckel aus Chromstahl, geschliffen, und 1 Bürstenauslass](/web/image/product.product/3640/image_1024/%5BUBD%20320%20311%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20belegtem%20Deckel%20aus%20Chromstahl%2C%20geschliffen%2C%20und%201%20B%C3%BCrstenauslass?unique=7e7be9d)
![[UBD 320 312] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. belegtem Deckel aus Chromstahl, geschliffen, und 2 Bürstenauslässen](/web/image/product.product/3645/image_1024/%5BUBD%20320%20312%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20belegtem%20Deckel%20aus%20Chromstahl%2C%20geschliffen%2C%20und%202%20B%C3%BCrstenausl%C3%A4ssen?unique=4ab7841)
![[UBD 320 313] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. belegtem Blinddeckel aus Chromstahl, geschliffen](/web/image/product.product/3648/image_1024/%5BUBD%20320%20313%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20belegtem%20Blinddeckel%20aus%20Chromstahl%2C%20geschliffen?unique=f2f679e)
![[UBD 320 315] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 1 Schnurauslass](/web/image/product.product/3652/image_1024/%5BUBD%20320%20315%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%201%20Schnurauslass?unique=7790d89)
![[UBD 320 316] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/3657/image_1024/%5BUBD%20320%20316%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=9d227a9)
![[UBD 320 317] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 2 Schnurauslässen](/web/image/product.product/3658/image_1024/%5BUBD%20320%20317%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%202%20Schnurausl%C3%A4ssen?unique=8919e0e)
![[UBD 320 318] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 2 Bürstenauslässen](/web/image/product.product/3663/image_1024/%5BUBD%20320%20318%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%202%20B%C3%BCrstenausl%C3%A4ssen?unique=b690011)
![[UBD 320 319] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Blinddeckel mit Kante, geschlossen, und 15mm Vertiefung](/web/image/product.product/4307/image_1024/%5BUBD%20320%20319%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Blinddeckel%20mit%20Kante%2C%20geschlossen%2C%20und%2015mm%20Vertiefung?unique=f28da25)
![[UBD 322 315] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 1 Schnurauslass](/web/image/product.product/4368/image_1024/%5BUBD%20322%20315%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%201%20Schnurauslass?unique=8444572)
![[UBD 322 316] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/4380/image_1024/%5BUBD%20322%20316%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=2be019f)
![[UBD 322 317] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 2 Schnurauslässen](/web/image/product.product/4385/image_1024/%5BUBD%20322%20317%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%202%20Schnurausl%C3%A4ssen?unique=e152d3e)
![[UBD 322 318] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 2 Bürstenauslässen](/web/image/product.product/4389/image_1024/%5BUBD%20322%20318%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%202%20B%C3%BCrstenausl%C3%A4ssen?unique=ef8c89e)
![[UBD 322 319] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Blinddeckel, flach (SVZ), ohne Kante, 5mm Vertiefung](/web/image/product.product/4391/image_1024/%5BUBD%20322%20319%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Blinddeckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung?unique=fc603c4)
![[UBD 324 201] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6662/image_1024/%5BUBD%20324%20201%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2020mm%20Vertiefung%20und%201%20Schnurauslass?unique=ade6aa2)
![[UBD 324 202] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6664/image_1024/%5BUBD%20324%20202%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2020mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=e18a06c)
![[UBD 324 203] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 2 Schnurauslässen](/web/image/product.product/6710/image_1024/%5BUBD%20324%20203%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2020mm%20Vertiefung%20und%202%20Schnurausl%C3%A4ssen?unique=272125f)
![[UBD 324 205] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Blinddeckel mit Kante, geschlossen, und 20mm Vertiefung](/web/image/product.product/6678/image_1024/%5BUBD%20324%20205%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Blinddeckel%20mit%20Kante%2C%20geschlossen%2C%20und%2020mm%20Vertiefung?unique=8d850e1)
![[UBD 324 251] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6686/image_1024/%5BUBD%20324%20251%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%201%20Schnurauslass?unique=1d30196)
![[UBD 324 252] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6793/image_1024/%5BUBD%20324%20252%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=0bf9cb8)
![[UBD 324 253] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 2 Schnurauslässen](/web/image/product.product/6704/image_1024/%5BUBD%20324%20253%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%202%20Schnurausl%C3%A4ssen?unique=5632a94)
![[UBD 324 254] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 2 Bürstenauslässen](/web/image/product.product/6708/image_1024/%5BUBD%20324%20254%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%202%20B%C3%BCrstenausl%C3%A4ssen?unique=8c936dd)
![[UBD 324 255] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Blinddeckel mit Kante, geschlossen, und 25mm Vertiefung](/web/image/product.product/6768/image_1024/%5BUBD%20324%20255%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Blinddeckel%20mit%20Kante%2C%20geschlossen%2C%20und%2025mm%20Vertiefung?unique=f3ee0da)
![[UBD 324 301] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6722/image_1024/%5BUBD%20324%20301%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%201%20Schnurauslass?unique=1312912)
![[UBD 324 302] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6781/image_1024/%5BUBD%20324%20302%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=2535140)
![[UBD 324 303] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 2 Schnurauslässen](/web/image/product.product/6728/image_1024/%5BUBD%20324%20303%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%202%20Schnurausl%C3%A4ssen?unique=b5e0d57)
![[UBD 324 304] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 2 Bürstenauslässen](/web/image/product.product/6732/image_1024/%5BUBD%20324%20304%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%202%20B%C3%BCrstenausl%C3%A4ssen?unique=8902cbe)
![[UBD 324 305] Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Blinddeckel mit Kante, geschlossen, und 30mm Vertiefung](/web/image/product.product/6734/image_1024/%5BUBD%20324%20305%5D%20Unterflur-Bodendose%20UBD%20320%20aus%20Chromstahl%20inkl.%20Blinddeckel%20mit%20Kante%2C%20geschlossen%2C%20und%2030mm%20Vertiefung?unique=b8d5585)
Spezifikationen für Unterflur-Bodendose UBD 320 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 2 Bürstenauslässen
| Anzahl FLF-Plätze | 8, 14 |
| Auslass | 2 Bürstenauslässe |
| Einbautiefe (mm) | ab 77 / bis 228 |
| Farbe / Material | Chromstahl |
| Grösse der Dosen | 320 |
| Vertiefung im Deckel | 20 mm |
